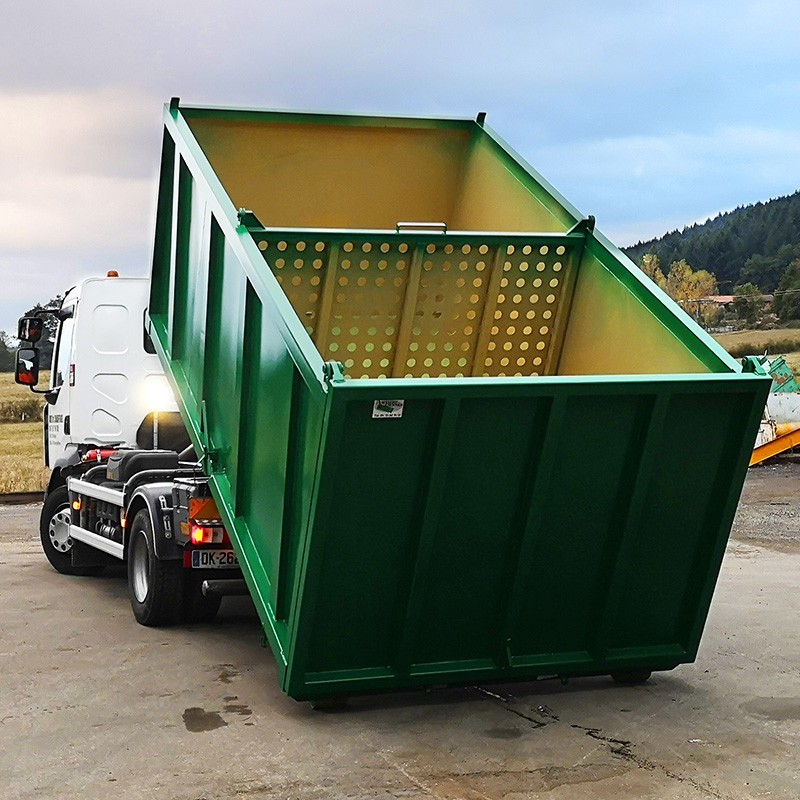

Benne compartimentée

Benne compartimentée en conformité avec la NF R 17-108

Caractéristiques générales de la structure :

Berce

Poutre en UPN 180 mm, avec l'écartement classe 2 soit 1060mm. Avec toilage sur 1500mm en ép. 6mm.

Potence avant en UPN 200 mm normalisée + renforts d'attache sur berce intérieur et extérieur

Axe de préhension en rond d'acier XC38 de Ø 50 mm, monté dans une cage " tôle de choc" d' ép.10mm

Face avant

Tôle lisse en acier ép.3 mm avec un ceinture de rive en tube carré 80x80, avec liaison de renfort entre la potence et la rive haute.

Echelle d'accès côté chaffeur

crochets de bâche

Planchers

Tôle lisse en acier ép. 4mm, renforcée par les traverses en tube carré de 60 à grande rigidité avec écartement réduit donnant un appui tous les 310 mm

Cloison:

Séparation amovible transversal ou longitudinal pour le partage de la matière (bûche de bois). Structure en tube 60x60x3, étanchéité tôle ou métal déployé. Articulation haute décrochable. Déverrouillage des cloisons par l'extérieure, avec levier. En fond sur le plancher mise en place d'un déflecteur.

Côtés

Tôle lisse  en acier ép 3 mm, renforcée par Montants latéraux en profil de notre conception "oméga", avec intervalle 670 mm.

crochet de bâches sur les rives

Porte arrière:

2 vantaux sur cadre renforcé avec 4 charnières

tôle ép. 3mm avec renforts horizontaux et verticaux

verrouillage haut et bas à rattrapage de jeu

déverrouillage latéral de sécurité

crémone de fermeture centrale renforcée avec excentique en rond plein de 30mm (accrochage haut et bas)

Crochets pour bâche ou filet.

Rouleaux:

2 rouleaux renforcés monté sur cage et bague rtalon de Ø 200mm et largueur 180m

Traitement des surfaces :

Lessivage et dégraissage

Couches d'apprêt anti-corrosion et silicone sur les parties non soudée

finition peintre teintes RAL au choix.(voir nuancier RAL)

Plaque constructeur
